Torre de iluminación de la serie I

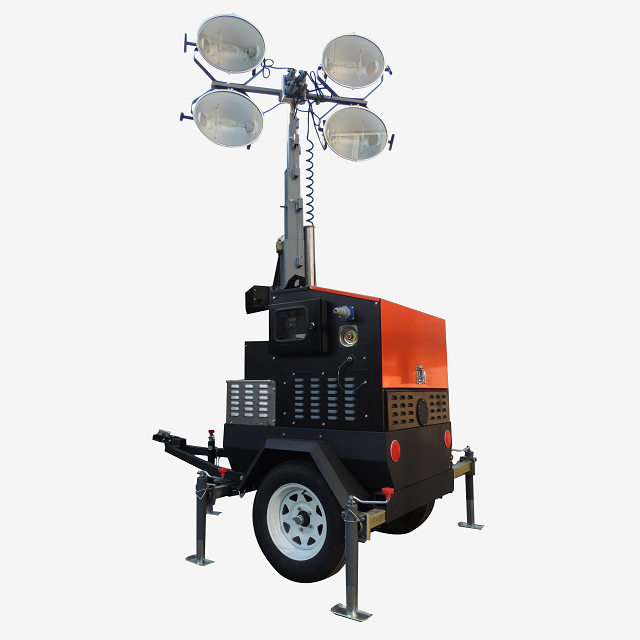

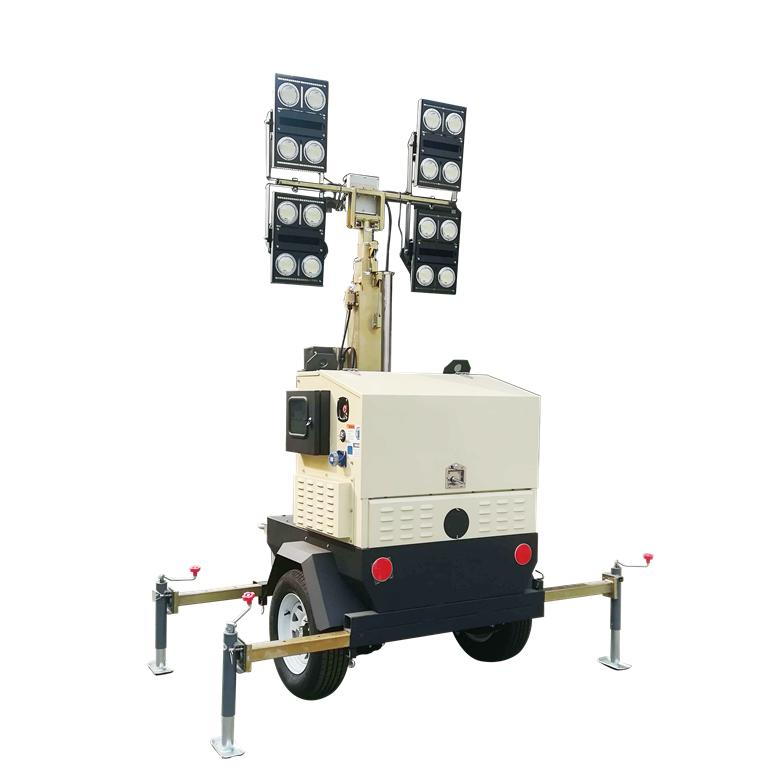

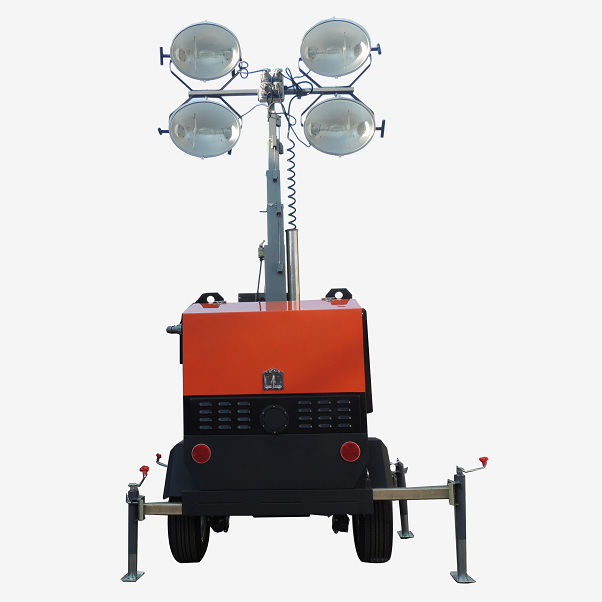

-Se puede equipar con lámparas tradicionales de halogenuros metálicos, o con lámparas LED de alta potencia de 4x300W, alta eficiencia luminosa y ahorro de energía.
-Toda la estructura es compacta, ligera, hermosa y equipada con una gran capacidad de tanque de combustible de 100L. La capacidad de carga de contenedores de la torre de iluminación puede alcanzar las 16 unidades.
-El nuevo cabrestante eléctrico desarrollado se adopta para la elevación del mástil, que es fácil de operar de manera simple. La operación manual se agregará más adelante para mejorar la confiabilidad de la seguridad del producto.
-Se adoptan patas de soporte de alta resistencia y un mayor radio de soporte para mejorar la estabilidad de la torre de iluminación en el viento.
La torre de iluminación de la serie "i" es un nuevo producto que adopta el concepto de diseño de EE. UU.
Sus aspectos más destacados son los siguientes:
-Se puede equipar con lámparas tradicionales de halogenuros metálicos, o con lámparas LED de alta potencia de 4x300W, alta eficiencia luminosa y ahorro de energía.
-Toda la estructura es compacta, ligera, hermosa y equipada con una gran capacidad de tanque de combustible de 100L. La capacidad de carga de contenedores de la torre de iluminación puede alcanzar las 16 unidades.
-El nuevo cabrestante eléctrico desarrollado se adopta para la elevación del mástil, que es fácil de operar de manera simple. La operación manual se agregará más adelante para mejorar la confiabilidad de la seguridad del producto.
-Se adoptan patas de soporte de alta resistencia y un mayor radio de soporte para mejorar la estabilidad de la torre de iluminación en el viento.

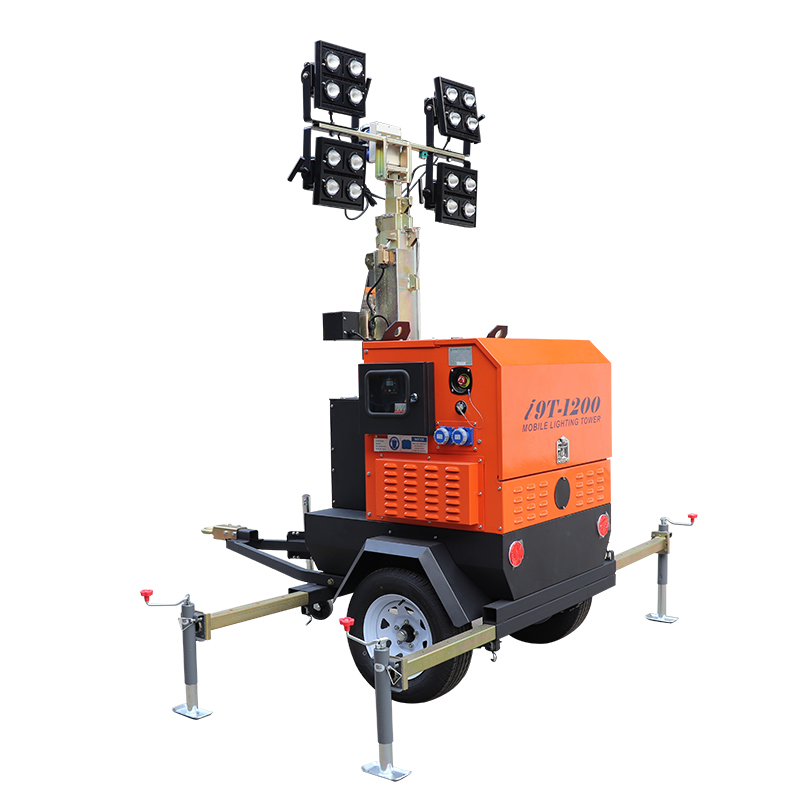

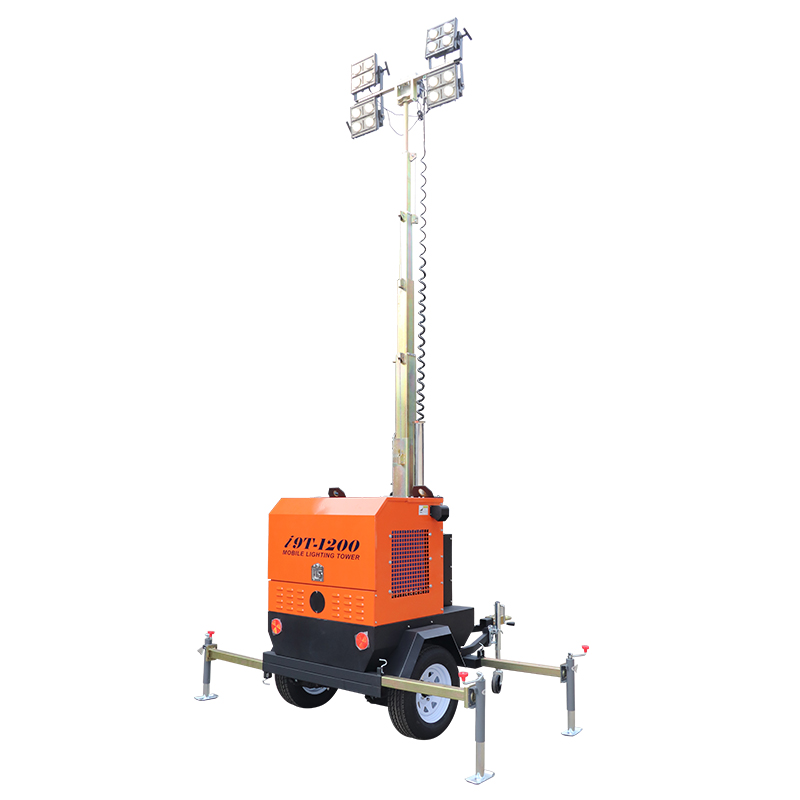

Torre de iluminación de la serie i9T |
||||
Modelo básico |
I9T4000 |
I9T1200 |
I9T1600 |
|
Dimensiones |
Largura |
2420 mm |
2420 mm |
2420 mm |
Ancho |
1360 mm |
1360 mm |
1360 mm |
|
Altura |
3050 mm |
3050 mm |
3050 mm |
|
Altura del contenedor de carga |
2570 mm |
2570 mm |
2570 mm |
|
Extensión completa de Heigh |
8.8m |
8.8m |
8.8m |
|
Potencia del grupo electrógeno (1500/1800rpm-KW) |
6.0/7.5 |
3.0 /3.5 |
3.0 /3.5 |
|
Peso bruto |
850 kg |
840 kg |
840 kg |
|
Motor |
Modelo de motor |
D1105-E2BG-CHN-1 (KUBOTA) |
Z482-B-CHN-1 (KUBOTA) |
Z482-B-CHN-1 (KUBOTA) |
Velocidad (rpm) |
1500/1800 |
1500/1800 |
1500/1800 |
|
Número de cilindros |
3 |
2 |
2 |
|
Personajes del motor |
Motor vertical, de 4 ciclos, refrigerado por agua, diésel |
Motor vertical, de 4 ciclos, refrigerado por agua, diésel |
Motor vertical, de 4 ciclos, refrigerado por agua, diésel |
|
Sistema de combustión |
E-TVCS |
Inyección directa |
Inyección directa |
|
Aspiración del motor |
Aspiración natural |
Aspiración natural |
Aspiración natural |
|
Nivel de emisión (50/60Hz) |
Regular |
Regular |
Regular |
|
Alternador |
Modelo de alternador |
MECCALTE, LT3N-130/4 (50HZ), LT3N-100/4 (60HZ) |
LT3N-75/4 (MECCALTE) |
LT3N-75/4 (MECCALTE) |
Frecuencia (HZ) |
50/60 |
50/60 |
50/60 |
|
Tensión nominal (50/60Hz) |
230V (50HZ), 240V (60HZ) CA |
230V (50HZ), 240V (60HZ) CA |
230V (50HZ), 240V (60HZ) CA |
|
Aislamiento del alternador |
Clase H |
Clase H |
Clase H |
|
Grado de protección del alternador |
IP23 |
IP23 |
IP23 |
|
Mástil y luces |
Tipo de luces |
Haluro metálico regular |
Luz LED |
Luz LED |
Accesorio de luz |
Óvalo |
Rectángulo |
Rectángulo |
|
Flujo luminoso (LM) |
440000(4×110000)LM |
156000 (4 * 39000) LM |
208000 (4 * 52000) LM |
|
Número y potencia de las luces |
4×1000W |
4×300 W |
4×400 VATIOS |
|
Número de secciones de mástil |
6 |
6 |
6 |
|
Extensión del mástil |
Eléctrico |
Eléctrico |
Eléctrico |
|
Rotación del mástil |
359° Manualmente |
359° Manualmente |
359° Manualmente |
|
Inclinación ligera |
Manualmente |
Manualmente |
Manualmente |
|
Remolque |
Suspensión del remolque y eje con frenos |
Eje de ballestas sin freno |
Eje de ballestas sin freno |
Eje de ballestas sin freno |
Barra de remolque |
Un marco de estilo con un conector de soporte |
Un marco de estilo con un conector de soporte |
Un marco de estilo con un conector de soporte |
|
Estabilizador de piernas y número |
Barra extraíble de 4 piezas con conectores manuales |
Barra extraíble de 4 piezas con conectores manuales |
Barra extraíble de 4 piezas con conectores manuales |
|
Tamaño de la llanta de la rueda y neumáticos |
Llanta de 14" con neumáticos normales |
Llanta de 14" con neumáticos normales |
Llanta de 14" con neumáticos normales |
|
Adaptador de remolque |
Acoplador de bolas de 2" o anillo pintle de 3" |
Acoplador de bolas de 2" o anillo pintle de 3" |
Acoplador de bolas de 2" o anillo pintle de 3" |
|
Luces traseras |
Reflector de cola |
Reflector de cola |
Reflector de cola |
|
Velocidad máxima de remolque |
80 km/h |
80 km/h |
80 km/h |
|
Características adicionales |
Tipo de tanque de combustible |
Tanque de combustible de hierro (de una sola cubierta) |
Tanque de combustible de hierro (de una sola cubierta) |
Tanque de combustible de hierro (de una sola cubierta) |
Capacidad del tanque de combustible |
100 litros |
100 litros |
100 litros |
|
Horas de funcionamiento con carga completa |
36/30 horas |
68/59 horas |
68/59 horas |
|
Horas de iluminación con combustible completo |
65/57 horas |
160/148 horas |
140/136 horas |
|
Tipo de arranque o controlador del generador |
HGM1790N (SMARTGEN) |
HGM1790N (SMARTGEN) |
HGM1790N (SMARTGEN) |
|
Tomas de corriente |
Toma monofásica euro estándar 16A de 16 A de 1 unidad |
Toma monofásica euro estándar 16A de 16 A de 1 unidad |
Toma monofásica euro estándar 16A de 16 A de 1 unidad |
|
Máx. contra el viento cuando está completamente extendido |
17,5 m/s |
17,5 m/s |
17,5 m/s |
|
Presión acústica |
72dB(A) a 7 m de distancia |
72dB(A) a 7 m de distancia |
72dB(A) a 7 m de distancia |
|
Número máx. de unidades cargadas en un contenedor de 40' de altura (algunos componentes se separarían) |
16 |
16 |
16 |
